バタフライパッケージをわかりやすく解説 - なぜハイエンド光モジュールはバタフライパッケージを選ぶのか？

1. 蝶のカプセル化の構造コード: なぜ「羽」なのか?

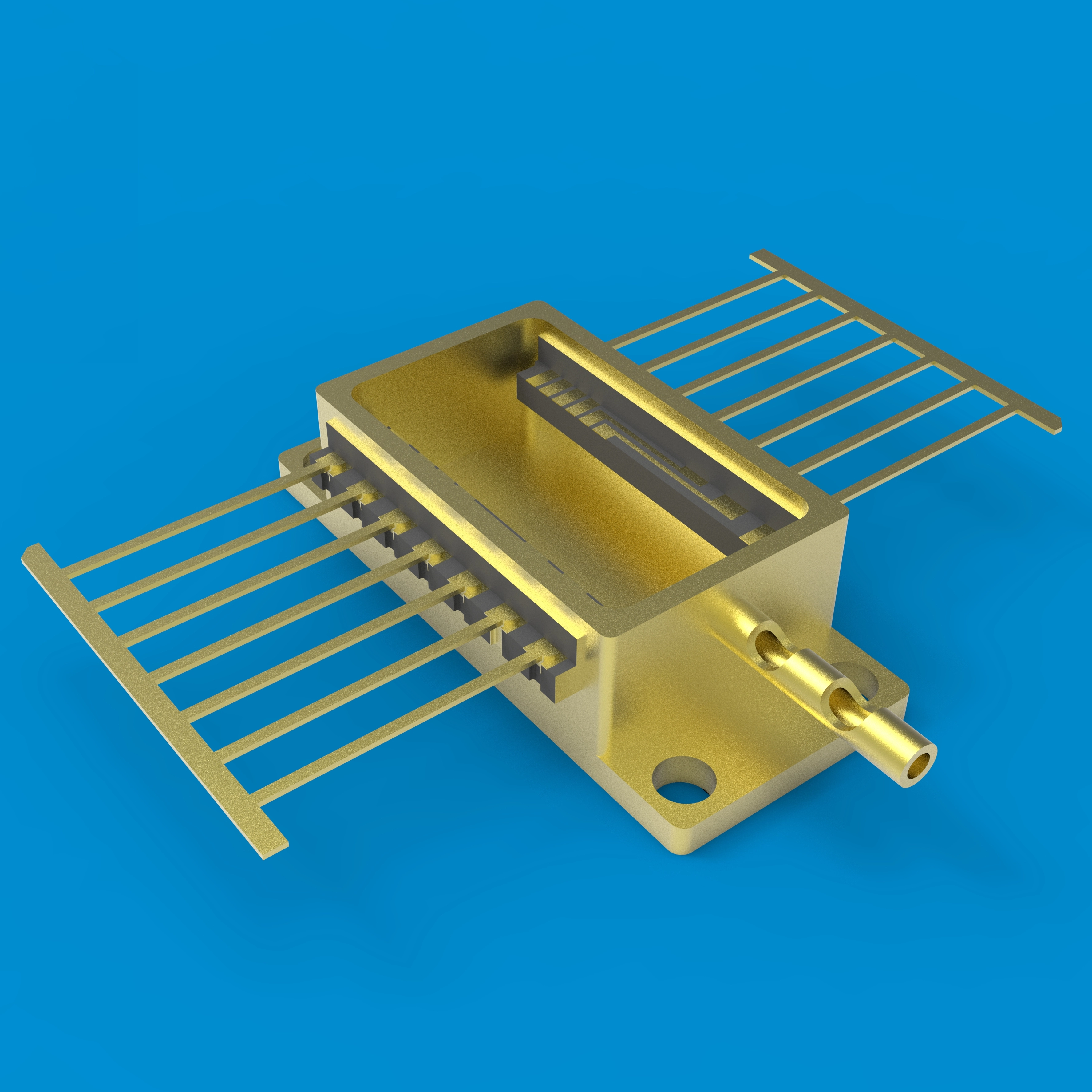

TO パッケージがエコノミー クラスである場合、バタフライ パッケージはビジネス クラスであり、より多くのスペース、より多くの機能、より多くのピンを備えています。側面のピンが蝶の羽に似ていることからその名前が付けられており、次の 3 つの構造上の特徴があります。

両側のピン- 14 本以上のピンが機体の両側から引き出されており、レーザー駆動、TEC 温度制御、フォトダイオード フィードバックの監視などのさまざまな信号を伝送します。

大型のフラットマウント プラットフォーム- パッケージのキャビティには、小型の「マザーボード」と同様に、TEC、サーミスター、監視検出器、その他のコンポーネントを収容できます。

ピグテール出口- 本体の一端にある光ファイバー結合ポートは、レーザーを光ファイバー出力に直接結合し、光路は完全に密閉されています。

2. 光ファイバー結合：気密性と光路の組み合わせ

バタフライ パッケージで最も要求の厳しいステップはファイバー結合です。レーザー チップからの光は正確に位置合わせされ、シングルモード ファイバーに結合される必要があります。

結合が完了すると、ファイバーは所定の位置に固定され、本体は最終的な気密シールを受けます。チェーン内の各リンク (ウェハ接続、ワイヤボンディング、ファイバ結合、シーム溶接) が、光モジュールの性能の上限を設定します。

ライジング サン バタフライ パッケージ製品ライン (BTF-30*12.7-S、14PIN サイド ウィンドウ、8PIN パッケージなど) は、TEC 統合とカスタマイズされたピン レイアウトをサポートし、高速光モジュールとポンプ レーザーの顧客にパッケージ基盤を提供します。

【次回】 次の記事: セラミック包装の2つのルート - HTCCとLTCC、どう選ぶ？

【用語解説】

1.ピグテール： パッケージに固定されパッケージ内から導出される光ファイバ

2. ファイバー結合: レーザー出力光を光ファイバーに位置合わせして結合する正確なプロセス

3. モニタリングフォトダイオード: パッケージ内の検出器は、レーザー出力パワーをモニタリングするために使用されます。
