I. 熱抵抗: 熱設計の「共通通貨」
温度はパワーデバイスの生命線です。熱放散能力は、熱抵抗 (Rth)、つまり電力 1 ワットあたりの温度上昇によって測定されます。
チップから周囲への熱経路に沿って、すべての材料層が直列に積み重なって熱抵抗のシェアに寄与します。一般的なパス: チップ → はんだ層 → ヘッダ実装面 → パッケージベースプレート → ヒートシンク → 空気。設計の目標は、総熱抵抗を十分に低く抑えることです。周囲 25°C でジャンクション温度を 85°C 未満に維持する必要がある 20 W レーザーの場合、総熱抵抗は 3°C/W 未満に保つ必要があります。
II. 3 つのレベルの熱最適化
レベル 1: 材料の選択— 熱抵抗を下げる基本的な方法。はんだ層の導電性接着剤を Au-Sn 共晶に置き換えます。セラミック基板には、Al₂O₃ ではなく AlN 窒化アルミニウムを選択してください。熱伝導率が大幅に向上します。

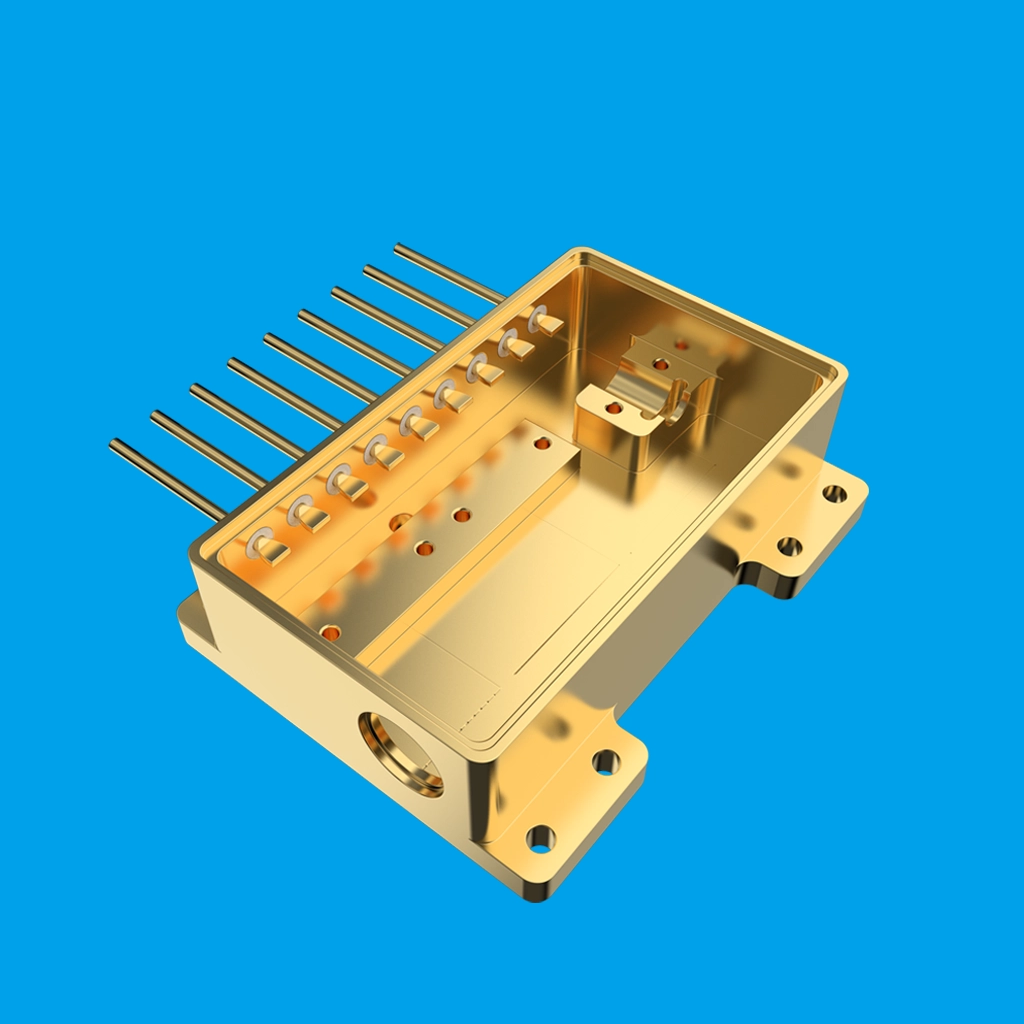

レベル 2: 構造設計— 熱経路を短くします。高出力デバイスはチップを大面積の金属ベースに直接実装します。Xuri の高出力レーザー ハウジング BOX-80*48-2PIN は大面積の固体ベース プレート設計を採用しているため、熱は最短経路で外部ヒートシンクに到達します。
レベル 3: インターフェースの処理— 「ラスト マイル」を失敗させないでください。パッケージとヒートシンク間の熱インターフェース材料が不均一に適用されている場合、インターフェースの熱抵抗が全体の 3 分の 1 を占める可能性があります。界面処理は、最も安価で即効性のある熱最適化です。
3 つのレベルは相互に構築されます。マテリアルは天井を設定し、構造はパスを設定し、インターフェイスは床を設定します。
[次のエピソード] 次回は、シリーズの最終回 — パッケージングの失敗分析: 製品が失敗したときに根本原因を見つける方法です。
【用語解説】
1. 熱抵抗: 電力に対する熱伝達経路に沿った温度降下の比率 (°C/W)
2. ジャンクション温度: チップのアクティブ領域の温度。デバイスの寿命評価の中心となるパラメータ
3. 窒化アルミニウム (AlN) : 170 ～ 200 W/m・K の高熱伝導率セラミック。ハイパワーパッケージングに最適な基板
4. サーマルインターフェースマテリアル (TIM) : 固体接触表面間の微細な隙間を埋め、界面の熱抵抗を下げる材料
